Instalações: elétrica, hidráulica e gás — com todas as conexões

As instalações do BIMSKET agora saem completas: além dos tubos, eletrodutos e pontos, o programa coloca sozinho todas as conexões em cada junta — joelhos, curvas, tês, junções, reduções, luvas, adaptadores, uniões, caps, joelhos com bucha de latão, buchas e arruelas, conduletes, caixas de passagem e as peças das eletrocalhas. Elas aparecem no 3D com as medidas de catálogo, nas plantas (no executivo), nos isométricos, na lista de materiais, no orçamento e no IFC.

Use a casa de exemplo (Arquivo › Abrir projeto de exemplo) para treinar: em 5 minutos você tem o banheiro e a cozinha com água, esgoto, elétrica e gás traçados.

Instalações a partir do projeto (montagem automática)

Assista: Vídeo 12: Instalações a partir do projeto (1:18)

Seu projeto já tem as louças, metais e aparelhos — famílias do programa, blocos .skp de fabricantes ou de bibliotecas, IFC importado, mobiliário do Converter em BIM, componentes genéricos e a marcenaria com cuba. O BIMSKET reconhece essas peças e monta as instalações a partir delas: pontos com as alturas da prática, kits de ligação, ramais, circuitos e eletrodutos.

Onde: aba Hidráulica e gás › Tubulação › A partir do projeto (só hidráulica), aba Elétrica › Projeto NBR 5410 › A partir do projeto (só elétrica) ou o comando Instalações a partir do projeto (as duas — busque com Ctrl+K).

1. Crie os ambientes antes (Arquitetura › Ambiente): o tipo do ambiente (banheiro, cozinha, serviço, quarto…) ajuda a decidir o que cada peça é.

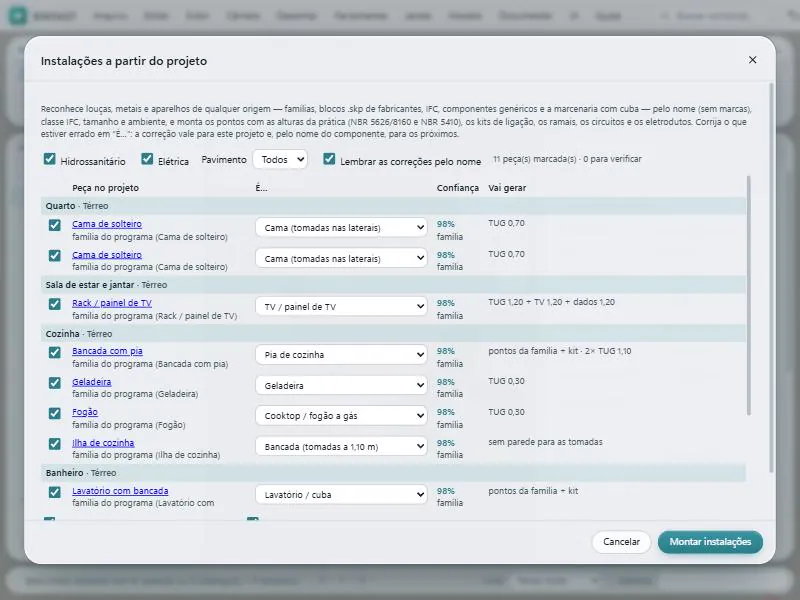

2. Abra o comando. A lista mostra, por ambiente, cada peça encontrada, o que ela é, a confiança (%), de onde veio a decisão (família, IFC, nome, geometria, marcenaria, memória, você) e o que vai ser gerado.
3. Confira e corrija. Desmarque o que não quer montar. Se algo estiver errado, escolha o tipo certo em “É…” (ex.: isto é uma bacia suspensa) ou Ignorar. Peças com faixa laranja e a etiqueta verificar têm pouca certeza ou não foram reconhecidas mas parecem relevantes (junto à parede, em área molhada) — decida você.
4. Montar instalações. Tudo acontece num único passo de desfazer (Ctrl+Z desfaz a montagem inteira).

Como o reconhecimento funciona: o nome do componente/definição, da família, do tipo e da etiqueta é lido sem acentos, sem números e sem marcas (em português e inglês: bacia, vaso sanitário, toilet, cuba de apoio, washbasin, chuveiro, shower, pia, sink, tanque, máquina de lavar, geladeira, fridge, cooktop, coifa, split, TV, cama, pendente, spot…); a classe IFC (IfcSanitaryTerminal TOILETPAN/WASHHANDBASIN/SHOWER…, IfcElectricAppliance, IfcLightFixture, IfcUnitaryEquipment…) vale como um nome; sem nome reconhecível, o tamanho e o ambiente dão uma pista fraca (vai para verificar). Exemplos: “cuba” na cozinha é pia e na área de serviço é tanque; torneira em cima de uma cuba faz parte dela (não gera outro ponto); torneira fora de casa é torneira de jardim; “cooktop 5 bocas” é a gás; “vaso de planta” não é louça.

O que é gerado — hidráulica (ponto na face da parede atrás da peça; o Traçar ramais liga tubos, conexões, caixas sifonada/gordura/inspeção, ventilação e barrilete, e o dimensionamento roda em seguida):

As famílias do programa (bacia, bacia suspensa, lavatório, box, pia, tanque, máquina) e a marcenaria com cuba já têm os pontos — só ganham o kit. Um aquecedor reconhecido vira a origem da água quente (lavatório, chuveiro e pia ganham AQ).

O que é gerado — elétrica: chuveiro elétrico TUE 5.500/7.500 W 220 V a 2,20; cooktop de indução e forno com circuito próprio; micro-ondas 1,80; geladeira/freezer 0,30; coifa 2,20; máquina de lavar e secadora 1,10; split 2,20 (BTU pelo nome ou pela área); painel de TV: tomadas + TV + dados a 1,20; cama de casal: tomadas a 0,70 dos dois lados (solteiro: um lado); escritório: tomadas + dados; bancada da cozinha: tomadas a 1,10 a cada 3,5 m no máximo (mínimo 2); luminárias no teto (pendentes, spots, plafons, trilhos) → pontos de luz e interruptores na porta a 1,10. Em seguida: circuitos (os que você já numerou ficam), eletrodutos e fiação. Marque Completar os mínimos da NBR 5410 para acrescentar as tomadas por perímetro.

Refazer atualiza: rode de novo quando mudar o projeto — o que foi gerado e não mexido é refeito; um ponto gerado que você editou (moveu, mudou altura, tipo ou parâmetro) fica como está e a peça não ganha outro. Os pontos acompanham a peça quando você a move. Remover o que foi gerado (no próprio diálogo) apaga só esses pontos.

Sua correção é lembrada: ela fica gravada na peça (neste projeto) e, com Lembrar as correções pelo nome, nas preferências do programa neste computador — o próximo projeto com um componente do mesmo nome já vem certo.

Orçamento: as peças reconhecidas que não são famílias do programa entram nos serviços da base (bacia, lavatório + torneira, chuveiro, banheira, tanque, cuba + torneira de cozinha, torneira de jardim, aquecedores…) pela origem Instalações: peças reconhecidas no projeto; bacia convencional para válvula e mictório têm serviço novo com preço a confirmar. Os kits de ligação aparecem na lista de materiais como “incl.” no serviço da peça. No IFC, o bloco reconhecido passa de IfcBuildingElementProxy para a classe certa (ex.: IfcSanitaryTerminal TOILETPAN) e o ponto sai como IfcPipeFitting EXIT.

1. Hidráulica (água fria, água quente, esgoto, ventilação e pluvial)

Aba Hidráulica e gás.

1. Louças primeiro. Coloque bacia, lavatório/cuba, chuveiro, pia, tanque e máquina (aba Interiores ou Biblioteca). As cubas da marcenaria também contam como ponto de água/esgoto.
2. Equipamentos (grupo Equipamentos): caixa d'água, hidrômetro, registros, aquecedor a gás, boiler, coletor solar, bomba, torneira, válvula de descarga. No grupo Conexões ficam os componentes novos: Misturador, Aquecedor elétrico (acumulação 50–200 L ou passagem) e Terminal de ventilação. O Registro de esfera está na Biblioteca.
3. Traçar ramais (grupo Tubulação): gera descidas com registro de gaveta, ramais nas paredes, registro de pressão no chuveiro, caixa sifonada, ramais de esgoto com declividade, caixa de gordura, caixas de inspeção, ventilação e barrilete. Sem caixa d'água no modelo, ele cria a caixa de 1.000 L, o hidrômetro e o alimentador.
4. Para desenhar à mão: Tubulação (TU) e Prumada (PU). Material e diâmetro no painel de propriedades do tubo: PVC soldável, PVC esgoto série normal ou reforçada, PPR, CPVC, PEX ou cobre.
5. Dimensionar (grupo Cálculo) ajusta os diâmetros (NBR 5626 / 8160 / 10844). As conexões mudam junto.

Conexões que entram sozinhas (hidráulica)

Os nomes seguem o material: “Joelho 90° soldável”, “Joelho 90° PPR”, “Cotovelo 90° de cobre”, “Cotovelo 90° PEX (crimpagem)”, “Curva 90° longa esgoto série R”…

2. Elétrica (eletrodutos, caixas, eletrocalhas e quadro)

Aba Elétrica.

1. Projeto automático (ou, passo a passo: Distribuir pontos NBR, Gerar circuitos, Rotear eletrodutos, Dimensionar).
2. Pontos (grupo Pontos): tomada 2P+T 10/20 A (baixa, média, alta, dupla e tomada + USB A/C), interruptor (simples 1 a 3 seções, paralelo, intermediário, pulsador, dimmer e sensor de presença), ponto de luz, TUE, quadro, dados RJ45, TV, campainha e caixa (4x2, 4x4, piso e caixas para drywall 4x2/4x4).
3. Eletroduto: no painel de opções escolha o Material (PVC corrugado flexível, PVC rígido roscável ou aço galvanizado) e onde ele passa (laje, parede, piso ou aparente).
4. Eletrocalha / perfilado (grupo Eletrodutos): escolha a seção (50×50 a 500×100 mm ou perfilado 38×38) e a altura, e clique os pontos do trajeto; Enter ou duplo clique termina. Os eletrodutos que chegam na calha ganham a saída para eletroduto sozinhos.
5. No painel de propriedades do eletroduto troque material e embutimento quando quiser; o da eletrocalha troca seção, tampa e cota.

Conexões que entram sozinhas (elétrica)

O quadro já sai completo na lista e no orçamento: disjuntores por circuito (polos, corrente, curva), DR/IDR, DPS, disjuntor geral, barramentos e o próprio quadro.

Na planta elétrica as curvas não aparecem (NBR 5444); as caixas de passagem aparecem sempre e os conduletes, saídas e terminais das eletrocalhas aparecem no detalhe fino. A eletrocalha é desenhada com a largura real e a identificação “ELETROCALHA 100×50”.

3. Gás

Aba Hidráulica e gás, grupos Gás e Gás — cálculo: Projeto de gás (pontos, abrigo/central de GLP, rede, subidas, ventilação e dimensionamento) ou Tubulação de gás para desenhar. Cobre classe A/I, multicamada PEX-AL-PEX ou aço galvanizado. As conexões entram sozinhas: cotovelos 90°/45°, tês, luvas, reduções, conectores (rosca) nos pontos e registros, uniões no regulador e no medidor, cap nas pontas livres e luvas de emenda nas barras. Registros, reguladores, medidor e abrigo são componentes (grupo Gás).

4. Trocar uma conexão (curva ↔ joelho e outras)

• Pelo tubo: selecione o tubo/eletroduto/eletrocalha; no painel de propriedades, seção Conexões, cada junta tem uma lista: Automático: Joelho 90° soldável → escolha Curva 90° soldável (ou “Sem conexão”, para curvar um PEX).
• Pela lista geral: aba Hidráulica e gás › Conexões (ou Elétrica › Conexões): todas as peças do projeto por disciplina, com a troca e o botão Localizar.
• Trocas possíveis: joelho ↔ curva ↔ curvatura do tubo; tê ↔ junção ↔ tê sanitário (esgoto); tê ↔ tê com bucha; luva ↔ luva de correr ↔ união; adaptador ↔ união ↔ joelho com bucha; cap ↔ terminal; curva de eletroduto ↔ condulete ↔ caixa de passagem.
• A troca fica gravada no tubo: acompanha quando você move o tubo, salva com o projeto e desfaz com Ctrl+Z. Escolha Automático para voltar.

Mover tubos: as conexões se refazem sozinhas. Afastou o ramal do tronco? O tê some. Encostou de novo? Volta.

5. Como aparece nos desenhos

• 3D: peças com as medidas nominais de catálogo (bolsa, Ø externo, raio das curvas longas), num tom diferente do tubo. As curvas longas aparam o tubo e desenham o arco.
• Planta (aba da disciplina ou Planta hidráulica / Planta de gás):
  • 1:50, 1:25 ou detalhe Alto (executivo): joelhos e curvas com as marcas das bolsas, tês com ponto cheio, luvas, reduções, caps, uniões, adaptadores, terminais.
  • 1:100 (simplificado): só as derivações (ponto cheio), caixas de passagem e terminais.
• Isométricos (Isométricos): todas as conexões com os símbolos usuais, mais registros e alturas dos pontos.
• Legenda da prancha hidráulica: só os símbolos usados no projeto.

6. Lista de materiais e orçamento

Assista: Vídeo 13: Orçamento (0:51)

Hidráulica e gás › Conexões › Lista de materiais (ou Elétrica › Lista de materiais):

• Tubos por metro e diâmetro (com a compra em barras: +10%), conexões por unidade, tipo e diâmetro, registros e válvulas, caixas e ralos, equipamentos;
• Eletrodutos por material e Ø, eletrocalhas (metro, tampa, suportes), conexões de eletroduto, peças de eletrocalha, caixas (4x2, 4x4, octogonal, drywall), tomadas e interruptores (módulos e placas), quadro e proteção, condutores (metros por seção e função);
• Gás: tubos, conexões, registros e equipamentos.

Botões: filtro Todas / Hidráulica / Elétrica / Gás, Exportar CSV (abre no Excel) e Inserir em prancha (tabela “LISTA DE MATERIAIS” sempre atualizada com o modelo).

A coluna Serviço do orçamento diz em qual serviço da base de referência o item já é medido no orçamento:

• “10.08 (incl.)” = a peça já está no preço por metro do tubo, do eletroduto ou da eletrocalha (os serviços por metro da base são “com conexões”): conexões de água, esgoto e gás; curvas, luvas e buchas dos eletrodutos (rígido e corrugado); tampa, suportes e peças (curvas, tês, emendas, saídas, terminais) das eletrocalhas e perfilados. Nada disso vira linha separada no orçamento — não há contagem dupla;
• código sem “incl.” = o item vira linha própria do orçamento (registros, caixas, tomadas, disjuntores, cabos, eletrocalhas, conduletes…);
• “—” = só lista de compras (item que ainda não tem serviço na base). Para orçá-lo, crie a regra no editor de regras do orçamento com a origem Instalações: lista de materiais (mep_materiais).
• As caixas de passagem que o programa insere (derivações e NBR 5410) já entram no serviço 09.17 (caixa 4x4).

Eletrocalhas, perfilados, conduletes e caixas para drywall no orçamento

Com a base de referência, um projeto com eletrocalhas, perfilados, conduletes ou pontos em parede de drywall já recebe as linhas do orçamento ao clicar Atualizar em Orçamento › Planilha:

• As eletrocalhas saem por seção (ex.: 09.51.1 = 50 × 50 mm, 09.51.2 = 100 × 50 mm). O metro já inclui tampa, peças e suportes a cada 1,5 m. Um trecho com a opção tampa desligada aparece como “— sem tampa”: ajuste o preço dessa linha.
• Os conduletes saem por Ø (preço de referência até 1"; acima disso ajuste a linha).
• Um ponto é “em drywall” quando a parede mais próxima (até 35 cm) é de um tipo com gesso acartonado/montantes (ex.: Drywall 10 cm; os tipos Steel Frame também contam) ou quando a caixa é do tipo Caixa 4x2/4x4 para drywall. Essas caixas vão para 09.57/09.58 e são deduzidas das caixas de alvenaria (09.16/09.17): na memória de cálculo da linha 09.16 aparece a dedução com quantidade negativa, e a linha some se todas as caixas estiverem em drywall. Nenhuma caixa é contada duas vezes.
• Eletrocalhas e perfilado são composições (insumos novos: eletrocalha por classe, tampa, suporte, perfilado, Eletricista); conduletes e caixas têm preço direto. Todos estão marcados “Preço de referência — conferir”: ajuste os insumos/serviços em Orçamento › Banco de dados conforme o fornecedor e a praça.
• A mesma regra vale para a base EAP detalhada (lá os códigos são 14.39 a 14.46).

Ralo seco e peças hidráulicas avulsas no orçamento

• Antes o ralo seco era cobrado como ralo sifonado (10.03). Agora ele vai para 10.51 e é deduzido do 10.03 (a memória de cálculo da linha 10.03 mostra a dedução; a linha some se só houver ralos secos).
• Bancadas modeladas como móveis (lavatório, cozinha) já contam uma torneira por cuba (10.31/10.36): um misturador inserido à parte é peça a mais — confira para não cobrar duas vezes.
• Na base EAP detalhada os códigos são 13.39 a 13.43. Orçamentos já criados recebem os serviços novos pelo mesmo caminho descrito abaixo (Trocar / restaurar a base de referência).
• Orçamentos já criados (e os novos, se você salvou minha biblioteca com uma versão anterior do BIMSKET) guardam o banco antigo e continuam iguais, sem os serviços novos. Para recebê-los: Orçamento › Banco de dados › Biblioteca › Trocar / restaurar a base de referência… › Base de referência — categorias de obra.

7. IFC

As conexões saem como IfcPipeFitting (água, esgoto, gás: BEND, JUNCTION, TRANSITION, CONNECTOR, OBSTRUCTION, EXIT), IfcCableCarrierFitting (curvas, conduletes, peças de eletrocalha) e IfcJunctionBox (caixas de passagem), com a mesma geometria do 3D e o Pset BIMSKET_Conexao (tipo, material, DN, ângulo). As eletrocalhas são IfcCableCarrierSegment CABLETRAYSEGMENT com largura, altura e tampa.

Limites conhecidos

• As medidas das peças são nominais de referência (ordem de grandeza dos catálogos nacionais); confira com o fabricante escolhido antes da compra.
• As eletrocalhas são contenção: os circuitos continuam calculados pela árvore dos eletrodutos a partir do quadro.
• Conexões não são elementos separados: para trocar, use o painel do tubo ou a lista Conexões.
• Uma junta com dois materiais diferentes recebe um “adaptador” genérico (transição).
• Instalações a partir do projeto: o reconhecimento é por nome, classe IFC, tamanho e ambiente — blocos com nomes vagos (“Componente 12”) aparecem como verificar; peças fora dos ambientes não recebem ramais (só o ponto); a rede de gás dos aparelhos a gás reconhecidos é traçada em Hidráulica e gás › Gás; a condensadora do split não ganha ponto próprio (a alimentação fica na evaporadora); a posição do ponto vem da parede mais próxima da peça — confira peças soltas no meio do ambiente (ilha, banheira de centro), que recebem o esgoto pelo piso.
